Een hinderlijke trilling wordt het hoofdkenmerk
Spaanse onderzoekers zetten in op een simpele cilinder die zachtjes beweegt in de stroming, in plaats van draaiende bladen die door water snijden. Ze transformeren een oud technisch probleem in een frisse manier om elektriciteit op te wekken.
Het verhaal begint met een bekende nachtmerrie voor brug- en pijpleidingontwerpers: wervelgeïnduceerde trillingen. Wanneer water langs een cilindrisch object stroomt, glijdt de vloeistof niet schoon en gelijkmatig voorbij. Kleine draaikolken ontstaan, afwisselend aan beide kanten. Elke werveling trekt aan het object en laat vervolgens weer los. Het resultaat? Een ritmisch schudden dat in de meeste sectoren de levensduur van constructies verkort.
Ingenieurs besteden doorgaans forse bedragen om deze trillingen tegen te gaan. Ze herontwerpen pijlers, voegen dempers toe of passen vormen aan. Het team van Universitat Rovira i Virgili, in Catalonië, koos de omgekeerde aanpak. Ze besloten die beweging juist te versterken en te benutten.

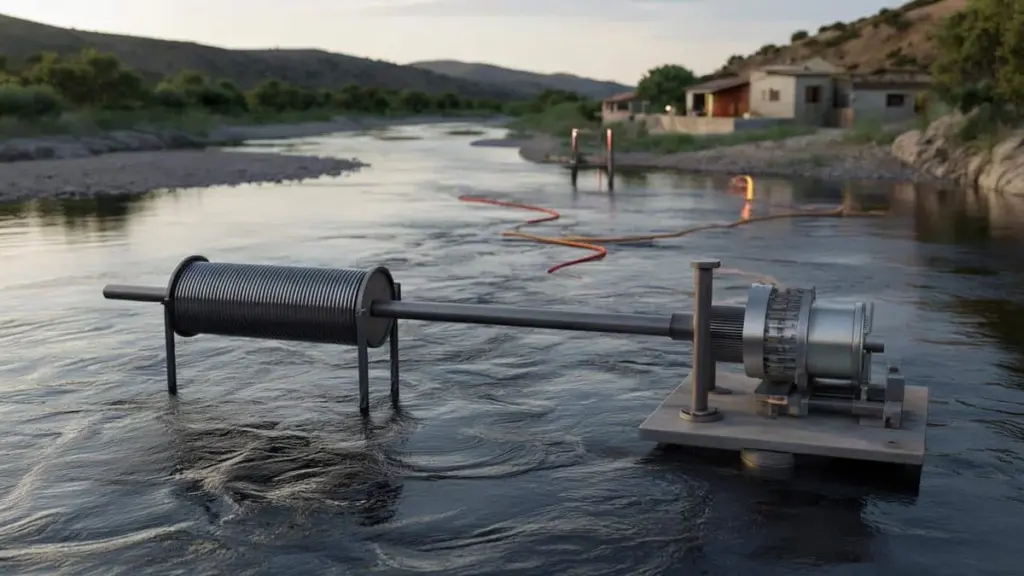

Hun apparaat oogt misleidend eenvoudig. Stel je een buis voor die horizontaal onder water hangt, als een stang aan een schommel. Geen propellers, geen bladen, geen kanalisatie. Terwijl de stroming passeert, laten wervelingen achter de buis los en zetten deze in oscillatie — subtiel maar aanhoudend, als een ondergedompelde slinger.
Dit Spaanse concept verandert destructieve wervelgeïnduceerde trillingen in mechanisch werk en biedt waterkracht zonder één enkel onderwater turbineblad.
De cilinder is verbonden met een as. Elke zwaai verplaatst de as, die door de waterlijn naar droge hardware loopt: tandwielen, een transmissiesysteem en uiteindelijk een elektrische generator. Alleen de buis blijft ondergedompeld. De waardevolle componenten blijven toegankelijk op een drijvend platform of aan de kust.
Waarom sommige ingenieurs bereid zijn klassieke turbines te verlaten
De meeste mariene energieprojecten jagen nog steeds hetzelfde basisidee na als windparken: turbines. Onderwaterrotoren, verankerd op de zeebodem of ingebouwd in getijdenhekken, grijpen kinetische energie uit stromingen. Als ze functioneren, bereiken ze respectabele vermogenscoëfficiënten, vaak tussen 25% en 35% van de energie die beschikbaar is in de stroming die ze bestrijken.
Maar zeewater is meedogenloos. Het corrodeert lagers en afdichtingen. Zand slijpt oppervlakken weg. Zeepokken en algen bedekken langzaam bladen, veranderen hun vorm en verminderen de efficiëntie. Elke onderhoudsklus betekent duikers of op afstand bediende voertuigen sturen, gespecialiseerde boten reserveren en wachten op rustig weer. Kosten stapelen zich snel op, en elk uur offshore brengt extra veiligheidsrisico's voor bemanningen.
De oscillerende cilinder ontwijkt veel van die hoofdpijn. Geen sneldraaiende naven onder water. Geen gevoelige versnellingsbak begraven in een verzegelde behuizing op diepte. Het enige natte onderdeel is een robuuste buis, ontworpen om door stromingen te worden geteisterd en door zeepokken te worden genegeerd.
Door alle ingewikkelde machines boven het oppervlak te houden, pakt het slingsersysteem het echte knelpunt van mariene energie aan: onderhoud, niet ruwe efficiëntie.
Ingenieurs achter het project stellen dat een ogenschijnlijk "minder efficiënt" apparaat in echte locaties over zijn levensduur meer bruikbare energie kan leveren dan een theoretisch superieure turbine die lange periodes offline doorbrengt of een fortuin kost om te onderhouden.
Wat de labtests werkelijk laten zien
Het Catalaanse team plaatste een prototype in een hydraulisch kanaal, een gecontroleerde goot waar ze stromingssnelheden kunnen instellen. Ze maten de oscillatiehoek met sensoren terwijl een elektromagnetische rem op de as verschillende elektrische belastingen simuleerde.
Uit deze tests berekenden ze een vermogenscoëfficiënt van ongeveer 15%. Dat betekent dat het apparaat ongeveer 15% van de kinetische energie die door de doorsnede stroomt die door de cilinder wordt bestreken, vastlegt.
Op papier zit dat onder goede marineturbines. Toch is het getal respectabel voor systemen gebaseerd op trillingsoogst, vooral gezien de uiterst eenvoudige natte kant. De fysica is duidelijk: naarmate je de belasting verhoogt, verandert het zwaaien van de cilinder, en er is een optimaal punt waar de mechanische output piekt.
Belangrijk is dat de onderzoekers hebben aangetoond dat de slinger beweging stabiel blijft over een reeks stromingssnelheden, wat cruciaal is in natuurlijke rivieren of getijdenkanalen waar stromingen nooit perfect constant zijn.
Compact vermogen voor plaatsen waar turbines het moeilijk hebben
Dit is geen wondermiddel voor de grote getijdenfarms die gepland zijn in de meest energieke zeestraten. Het team positioneert het apparaat openlijk voor verschillende niches: plaatsen waar onderhoudsploegen schaars zijn, budgetten krap en klassieke onderwaturturbines onrealistisch.
- Afgelegen riviergemeenschappen zonder dammen
- Secundaire getijdenkanalen met gematigde stromingen
- Havens en estuaria waar navigatie en veiligheid grote infrastructuur beperken
- Tijdelijke installaties voor onderzoeksstations of rampenbestrijding
De slingereenheden zijn compact. Ontwikkelaars kunnen verschillende cilinders in serie plaatsen langs een drijvende balk, of ze in arrays over een stroming rangschikken, net als een lijn riet die in een beek golft. Elke eenheid voegt een bescheiden hoeveelheid vermogen toe, maar het totaal kan opschalen.
Die modulaire aanpak sluit ook aan bij modern microgrid-denken. In plaats van één grote, riskante generator, zet je een zwerm kleine apparaten in. Als er één faalt, blijven de rest draaien. Technici kunnen een enkele cilinder uit het water trekken zonder het hele systeem af te sluiten.
De lijn tussen wind en water vervagen
Hoewel bedacht voor water, geeft de onderliggende fysica niet om welke vloeistof rond de cilinder stroomt. Lucht produceert ook wervelafscheiding. Met wat herontwerp zou dezelfde aanpak rechtop kunnen staan in een winderige canyon of op een wolkenkrabberhoek, waar briesjes oscillaties in een verticale buis veroorzaken.
Het idee van een "tweemedia-apparaat" trekt aandacht. Een familie van gerelateerde generatoren zou zowel rivierstromen als porterige stedelijke wind kunnen benutten met bijna identieke mechanische principes. Dat vooruitzicht vereenvoudigt toeleveringsketens en training voor operators.
Een cilinder die zowel in water als wind werkt, suggereert een uniforme aanpak voor kleinschalige kinetische energie-oogst.
Belangrijke technische ideeën achter het Spaanse apparaat
| Concept | Rol in het systeem |
|---|---|
| Wervelgeïnduceerde trillingen | Leveren de oscillerende beweging die een draaiende turbinerotor vervangt. |
| Slinger-as | Zet cilinderbeweging om in roterende beweging voor de generator. |
| Droge-kant mechanica | Houden lagers, versnellingsbakken en generatoren boven water voor gemakkelijker toegang. |
| Elektromagnetisch remmen | Regelt belasting tijdens tests en later de stroomafgifte. |
| Modulaire arrays | Maken vermogensschaling mogelijk door meer cilinders toe te voegen in plaats van één eenheid te vergroten. |
Voordelen en praktische afwegingen
De waterkrachtindustrie jaagt al lang op maximale efficiëntie bij de turbine. Toch hangen de totale energiekosten ook af van installatie, netaansluiting, stilstandtijd en reparaties. Apparaten die iets slechter presteren in ideale labstromen kunnen beter presteren in modderige, afgelegen rivieren of corrosieve estuaria.
De Spaanse slingeraanpak brengt enkele duidelijke voordelen met zich mee:
- Verminderde onderwatercomplexiteit en minder bewegende delen in barre omstandigheden
- Gemakkelijker inspecties en reparaties, aangezien sleutelcomponenten boven het oppervlak blijven
- Lagere milieu-impact, zonder sneldraaiende bladen die vissen kunnen raken
- Schaalbaarheid door netwerken van kleine apparaten in plaats van één massieve structuur
Er zijn afwegingen. Een lagere vermogenscoëfficiënt betekent dat je meer apparaten of meer ruimte nodig hebt voor dezelfde output. Constructief ontwerp moet ook vermoeidheid in de as en bevestigingspunten voorkomen, aangezien het hele concept op constante beweging berust. En langetermijnveldprojecten zullen moeten bewijzen dat de cilinder stormen, puin en grote drijvende objecten kan afschudden.
Van labkanaal naar rivieren en getijden
Het onderzoek, gedetailleerd beschreven in het Journal of Fluids and Structures onder de titel "Energy harvesting from vortex-induced vibrations using a pendulum," bevindt zich nog in de experimentele fase. Opschalen van een gecontroleerd hydraulisch kanaal naar een getijdenstroom is nooit eenvoudig.
Echte wateren brengen turbulentie, veranderende diepten, seizoensgebonden overstromingen en wilde dieren. Ingenieurs zullen waarschijnlijk prototypes op intermediaire schaal testen in gecontroleerde riviergedeelten of havenkanalen voordat ze zich verbinden aan commerciële arrays. Toezichthouders zullen zich ook richten op navigatieveiligheid en ecologische gevolgen, zelfs voor een apparaat dat er veel zachter uitziet dan een turbine.
Wat dit zou kunnen betekenen voor off-grid gemeenschappen
Voor veel afgelegen nederzettingen is de keuze vandaag tussen dieselgeneratoren en intermitterende zonne-energie. Een robuuste, turbinevrije waterkrachtkit zou een derde optie kunnen toevoegen. Een klein team zou een drijvend frame met een rij cilinders in een rivier kunnen verankeren, kabels naar een microgrid aan de kust leiden en constante brandstofaanvoer vermijden.
In noodsituaties, zoals na overstromingen of orkanen, zou een draagbare versie verlichting, communicatie en basisvoorzieningen kunnen leveren zolang een stromende beek beschikbaar is. Gecombineerd met batterijen wordt zelfs bescheiden continue output waardevol en vlakt bewolkte dagen voor zonnepanelen of stiltes in de wind uit.
Er is ook ruimte voor hybride opstellingen. Een enkel drijvend platform zou bovenop zonnepanelen kunnen huisvesten en daaronder cilinder-slingereenheden, waarbij de dag-nacht en nat-droog koppeling wordt gebruikt om de stroomproductie te stabiliseren zonder grote complexiteit toe te voegen.
Concepten die het waard zijn om te begrijpen: vermogenscoëfficiënt en wervelafscheiding
De term "vermogenscoëfficiënt" klinkt abstract, maar het is belangrijk. Het is de fractie van de kinetische energie van de stroming die een apparaat in elektriciteit kan omzetten. Een coëfficiënt van 15% betekent niet dat het systeem zwak is; het betekent dat van alle energie die voorbijstroomt, 15% bruikbare output wordt. Als die energie de hele dag stroomt en de hardware zelden faalt, kan de netto-opbrengst substantieel zijn.
Wervelafscheiding daarentegen verklaart waarom een simpele cilinder überhaupt kan bewegen. Terwijl water rond de buis wikkelt, kan het niet perfect vastkleven. Zakken draaiende vloeistof schillen stroomafwaarts los, eerst aan de ene kant, dan aan de andere, in een regelmatig patroon. Elke afgescheiden werveling creëert een kleine zijwaartse kracht. Tel er duizenden per minuut bij op, en de slinger begint sterk genoeg te zwaaien om een generator aan te drijven.
Het Spaanse project toont aan dat soms de meest veelbelovende innovatie niet komt van het uitvinden van een nieuw effect, maar van het accepteren van een langdurige overlast en deze rechtstreeks in het net te koppelen.
